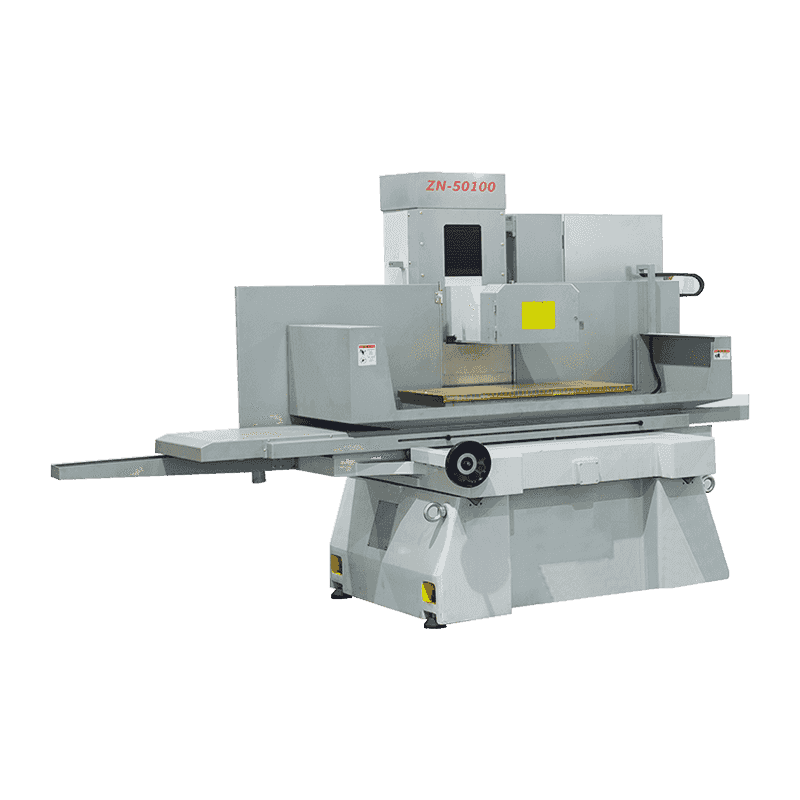

Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100
Rettificatrice per superfici di precisione M50100

Rettificatrice per superfici di precisione M50100

Rettificatrice per superfici CNC ad alta precisione/alta velocità/facile da usare Sistema idraulico servo/asse YZ/asse X. Struttura a scorrimento trasversale, doppia guida a V del tavolo/doppia guida a V della sella, guida dell'asse Z. Funzione opzionale del ciclo di riavvitamento del fondo della mola, la pagina di controllo del sistema è comoda per impostare manualmente i parametri di riavvitamento.
Ottieni un preventivo Più prodotti
PREV：Smerigliatrice di superficie ad asse orizzontale M50100D/M50120D/M50160D
NEXT：Rettificatrice per superfici di precisione M4080
  • Introduzione
  • Parametro
  • Tabella di configurazione del prodotto

  • La rettificatrice per superfici a tavola rettangolare ad asse orizzontale M50100 è una delle macchine utensili ad alte prestazioni con rettifica con controllo dell'avanzamento CNC sviluppata dalla nostra azienda. Il design della struttura della macchina utensile è più ragionevole e la rigidità, il mantenimento della precisione e l'affidabilità della macchina utensile sono vicini. È adatto principalmente per la rettifica di precisione di vari materiali metallici, smussi e forme specifiche ed è ampiamente utilizzato nei settori automobilistico, elettronico, delle apparecchiature mediche, dei macchinari di precisione, della produzione di stampi e in altri settori.

    Caratteristiche strutturali

    ● La macchina adotta il layout a pallet incrociati e adottano i componenti principali

    nuova struttura simmetrica.

    ● Il tavolo e la sella adottano una struttura a doppia guida a V, che può mantenere

    la precisione della macchina per lungo tempo attraverso la raschiatura di precisione.

    ● La testa di macinazione è azionata da una rotaia in filo di precisione precompresso e

    vite a ricircolo di sfere di precisione per garantire un'alimentazione di alta precisione.

    ● Il mandrino è un raffinato mandrino con testa portamola, così come il motore del mandrino

    collegato direttamente al mandrino tramite giunto elastico.

    ● Il controllo del servomotore dell'asse Y/Z può ottenere la rettifica automatica e migliorare l'efficienza di elaborazione.

    ● La pompa di lubrificazione automatica viene utilizzata per lubrificare la guida della vite per migliorare la durata dell'usura.

    Descrizione della funzione della rettificatrice per superfici da tavolo rettangolare ad asse orizzontale M2050

    1. Modalità di lavoro: manuale, continua, semiautomatica, completamente automatica

    2. Modalità banco di lavoro: manuale, automatica (testa di levigatura prima e dopo la pressione idraulica, ignorare)

    3. Testa portamola: fermati, corri

    4. Idraulico: fermati, corri

    5. Pompa dell'acqua: arresto, funzionamento

    6. Quantità di passo dell'asse Y: quantità di passo anteriore e posteriore automatica dell'asse Y

    7. Rettifica automatica, visualizzazione del surplus di rettifica.

    2. Velocità di avanzamento Z per macinazione grossolana: ciascuna quantità di avanzamento (unità UM)

    Sgrossatura Z Rettifica totale: avanzamento totale (unità UM)

    Avanzamento Z rettifica: per avanzamento (unità UM)

    Rettifica Z Rettifica totale: Avanzamento totale (unità UM)

    Macinazione leggera: tempi di macinazione senza avanzamento

  • progetto

    unità

    M50100

    Tipo di scorrimento incrociato

    capacità

    Dimensioni del tavolo (L×L)

    mm

    1000×500

    La quantità massima di movimento del tavolo

    in giro

    mm

    1200

    Prima e dopo

    mm

    550

    La distanza massima dalla tavola al centro del mandrino

    mm

    700

    Peso massimo del tavolo (comprese le ventose)

    kg

    750

    Banco da lavoro e

    Avanzamento avanti e indietro

    Scanalatura a T del tavolo

    mm×N

    14×3

    Velocità della tavola

    m/min

    5～25

    Vengono alimentati i volantini elettronici anteriori e posteriori

    mm

    0.001

    Alimentazione automatica anteriore e posteriore

    mm

    0,1-8

    La quantità di movimento veloce avanti e indietro

    mm/min

    900

    Nutri su e giù

    Vengono alimentati i volantini elettronici superiore ed inferiore

    mm

    0.001

    Avanzamenti automatici superiori e inferiori

    mm

    0,001-0,02

    Su e giù per la quantità di movimento rapido

    mm/min

    300

    Mandrino della mola

    Dimensioni della mola (diametro esterno × spessore × diametro interno)

    mm

    Φ350×20～40×Φ127

    Velocità del mandrino

    50 Hz

    giri/min

    1450

    60 Hz

    giri/min

    1740

    Motore

    Motore mandrino

    HP

    7,5 CV

    Motori anteriori e posteriori

    In

    400

    Motori superiori e inferiori

    In

    750

    Motore idraulico

    HP

    3

    Motori a filo

    HP

    1/4

    Peso dimensionale

    Altezza della macchina

    mm

    2100

    Superficie (L×L)

    mm

    2950×2600

    Peso della macchina

    kg

    4000

  • Configurazione standard

    Seri. NO.

    Nome

    1

    Cassetta degli attrezzi

    2

    Cacciavite

    3

    Mandrino elettromagnetico

    4

    Chiave per mola

    5

    Mola

    6

    Morsetto per mola

    7

    Telaio di bilanciamento della mola

    8

    Mandrino per bilanciare la mola

    9

    Ravvivatore di ruote

    10

    Serbatoio separatore magnetico

    11

    Centrale idraulica

    Configurazione opzionale

    Seri. NO.

    Nome

    1

    Lamiera completamente protetta

    2

    Aspiratore di polveri

    3

    Ravvivatura automatica della mola

    4

    Dispositivo filtro nastro di carta

Fabbrica

  • Attrezzature di fabbrica
  • Attrezzature di fabbrica
  • Attrezzature di fabbrica
  • Attrezzature di fabbrica
  • Processo di produzione
  • Processo di produzione
  • Processo di produzione
  • Processo di produzione


Prodotti correlati

Di
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. appartiene a Nantong Zhongnan Intelligent Technology Co., Ltd. La società del gruppo possiede Zhongnan CNC Marine Tool, Xinsheng CNC technology e altre sussidiarie.

Dalla sua fondazione nel 2000, ha iniziato con la produzione di rettificatrici superficiali e si è gradualmente sviluppato in centri di lavoro CNC di fascia alta e produzione con linee di produzione di centri di lavoro verticali CNC, centri di lavoro a portale ad alta precisione, centri di lavoro orizzontali, fresatrici orizzontali verticali CNC, centro complesso di tornitura e fresatura, rettificatrici di precisione CNC, linea di produzione di prodotti di fusione e altre linee di prodotti per macchine utensili. L'azienda del gruppo ha una linea di produzione completa, dispone di una propria fonderia professionale, un laboratorio di lavorazione della lamiera, un laboratorio di verniciatura, ecc. È un produttore professionale con prodotti desiderabili e una forte forza tecnica nella catena industriale nazionale del taglio dei metalli. I prodotti dell'azienda sono ampiamente utilizzati nei settori dello zaffiro, automobilistico, delle nuove energie, della produzione di stampi e in altri settori industriali.

Jiangsu Chuangjia ha un parco di produzione che copre 100.000 metri quadrati. Ci sono più di 380 dipendenti, 30 motori senior e 20 ingegneri di ricerca e sviluppo. La società del gruppo dispone di un proprio centro di ricerca e sviluppo tecnologico, l'Istituto di ricerca sulle rettificatrici, e ha costruito un ufficio di progettazione CAD avanzato nazionale e ha ottenuto numerosi brevetti di invenzione indipendenti. La capacità produttiva copre l'intera catena produttiva di produzione di pezzi fusi, lavorazione meccanica, verniciatura, assemblaggio, messa in servizio, ispezione, ecc.

La nostra missione: "tecnologia squisita, aderente al professionista". Il nostro concetto di servizio è "innovazione, creazione, integrità, qualità". Attendo sinceramente con impazienza una cooperazione vantaggiosa per tutti con voi e la creazione di un buon affare insieme.
Certificato d'onore
  • Certificato
  • Certificato
  • Certificato
  • Certificato
  • Certificato
  • Certificato
  • Certificato
  • Certificato
Notizia
Feedback sul messaggio

Conoscenza del prodotto

Quale flessibilità offrono le macchine CNC Dynamic Surface per le esigenze di lavorazione personalizzate?

Jiangsu Chuangjia Machinery Co., Ltd macchine CNC per superfici dinamiche fornire un’ampia flessibilità per le esigenze di lavorazione personalizzata, che è fondamentale nei diversi ambienti di produzione di oggi.
Programmazione CNC avanzata: le macchine CNC per superfici dinamiche sono dotate di sofisticati sistemi CNC che consentono agli operatori di programmare un'ampia gamma di parametri di lavorazione. Questa funzionalità consente un controllo preciso su velocità, velocità di avanzamento e percorsi utensile, consentendo la personalizzazione dei processi di lavorazione su misura per materiali e geometrie specifiche.
Design modulare: la struttura modulare delle macchine CNC per superfici dinamiche ne facilita la modifica o la riconfigurazione per varie applicazioni. Questa adattabilità è particolarmente vantaggiosa per i produttori che devono passare da una linea di prodotto a un ciclo di produzione diverso, riducendo al minimo i tempi di fermo e migliorando l'efficienza complessiva.
Opzioni di utensili: le macchine CNC per superfici dinamiche possono ospitare una varietà di opzioni di utensili, che consentono agli operatori di selezionare gli strumenti più adatti per le loro specifiche attività di lavorazione. Questa caratteristica è essenziale per le industrie che richiedono elevata precisione e diverse finiture superficiali, poiché consente l'uso di strumenti specializzati su misura per particolari materiali o requisiti di produzione.
Caratteristiche personalizzabili: Con la funzione opzionale del ciclo di ravvivatura delle mole, gli operatori possono regolare i parametri di ravvivatura in base alle loro esigenze specifiche, ottimizzando le prestazioni delle mole per diversi materiali e applicazioni. Questa flessibilità garantisce che le macchine possano mantenere prestazioni elevate in diverse attività, sia per operazioni di sgrossatura che di finitura.
Integrazione della tecnologia: le macchine CNC per superfici dinamiche possono integrare tecnologie avanzate, come sistemi di monitoraggio in tempo reale e strumenti di analisi dei dati, che consentono regolazioni al volo in base alle esigenze di produzione. Questa reattività migliora la capacità di soddisfare le specifiche di lavorazione personalizzate e gli standard di qualità.
Supporto per volumi di produzione bassi e alti: le macchine CNC per superfici dinamiche sono progettate per gestire volumi di produzione sia bassi che alti. Questa versatilità è fondamentale per le aziende con esigenze fluttuanti, poiché consente loro di scalare in modo efficiente le proprie operazioni senza significative riorganizzazioni o cambiamenti di processo.
La flessibilità delle macchine CNC per la lavorazione di superfici dinamiche non solo migliora la loro utilità in varie applicazioni, ma consente anche ai produttori di rispondere rapidamente ai cambiamenti del mercato e alle esigenze dei clienti, favorendo in definitiva una maggiore produttività ed efficienza nelle loro operazioni .
